Đánh giá bộ nguồn COOLER MASTER (HP OMEN) DPS 750AB 40D – Nguồn Platinum chất lượng nhưng mức giá chỉ ngang Bronze

Bộ nguồn (PSU) là một thiết bị điện tử gây ra nhiều bối rối và khó khăn cho người dùng, bởi thực sự để cân đo đong đếm và đánh giá được hiệu năng của nó là một điều cực kì khó với đại đa số người dùng. Cơ bản, bộ nguồn không thể thấy rõ được hiệu năng khi sử dụng như các linh kiện khác, chưa kể thực sự mà nói hầu hết các bộ nguồn trên thị trường cũng không có cải thiện nhiều tính thẩm mỹ trong một hệ thống máy tính. Nhưng, sự thật là, bộ nguồn có ảnh hưởng cực kì lớn tới một hệ thống máy tính. Nếu người dùng lựa chọn một bộ nguồn đểu, hệ thống sẽ không thể chạy trơn tru, thậm chí sau một thời gian ngắn, nhiều linh kiện bên trong hệ thống sẽ ra đi và thủ phạm gây ra điều này lại chính là bộ nguồn. Mặt khác, người dùng đa phần sẽ không hiểu được họ cần một bộ nguồn nào để có thể chạy cho hệ thống họ đang sử dụng một cách hiệu quả.

Dưới đây là danh sách nhanh các nhà sản xuất được biết đến với việc cung cấp PSU chất lượng mà mình có thể liệt kê sơ bộ:

• EVGA
• Corsair
• Seasonic
• Super Flower
• Antec
• Cooler Master
• Silverstone
• Thermaltake
• be Quiet!
• Enermax
• Delta
• FSP
• Andyson
• NZXT
• Và còn một số thương hiệu khác nữa…

Với các thương hiệu kể trên thì hầu hết đều sản xuất những bộ nguồn chất lượng, vậy còn những bộ nguồn OEM hoặc thương hiệu lạ hoắc thì như thế nào? Do đó, hôm nay mình sẽ đánh giá sản phẩm nguồn COOLER MASTER (HP OMEN) DPS-750AB-40D để các bạn có thêm góc nhìn về một sản phẩm nguồn dành cho máy đồng bộ.

COOLER MASTER (HP OMEN) DPS-750AB-40D

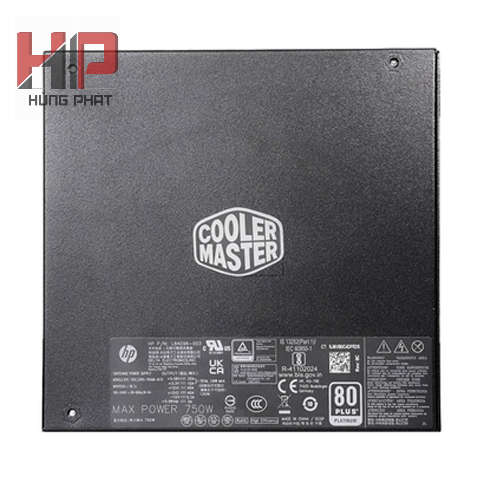

Do là nguồn đồng bộ dành cho dòng sản phẩm HP OMEN Gaming nên sẽ không có hộp hay thông tin chi tiết đi kèm, mà chỉ là dạng trần truồng. Mặt trên ghi rõ các thông tin và chứng nhận UL các kiểu con đà điểu, nhìn chung là rất đáng tin cậy cho một bộ nguồn chất lượng.

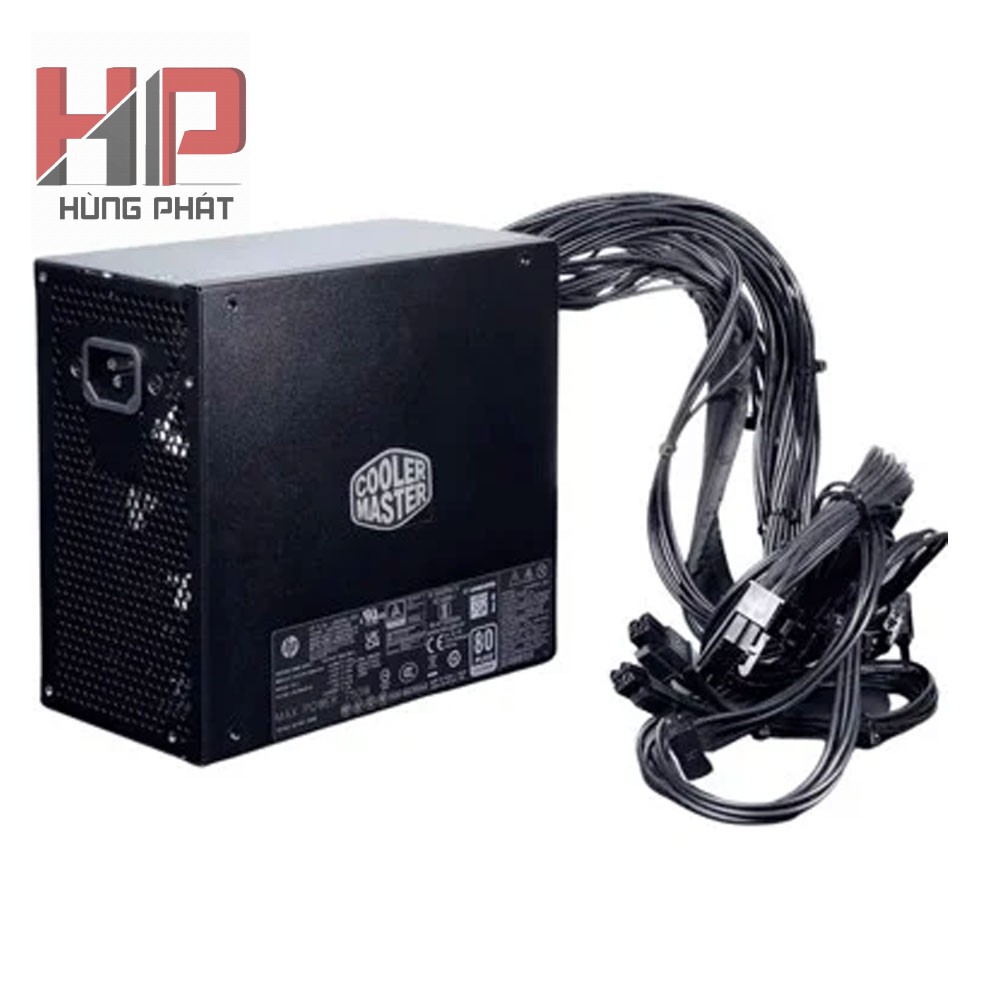

Phần quạt được thiết kế các lỗ giải nhiệt theo dạng xoắn ốc cổ điển cho các dòng nguồn thời “xa xưa”, nhưng hiệu quả thoát nhiệt thì cũng là dạng cực đỉnh. Đáng tiếc là bộ nguồn này không có công tắc tắt bật, lẫn dây cable ngắn nhất là đầu cấp PCIe cho VGA, không trang bị Molex và chỉ có 3 đầu cấp SATA. Tuy nhiên, thông tin mình được biết là đơn vị bán ra sản phẩm này họ sẽ tặng kèm dây nối dài VGA và dây chia  CPU (4+ 4) pin x 2 đầu, do đó việc thiếu dây hoặc dây ngắn không phải là vấn đề.

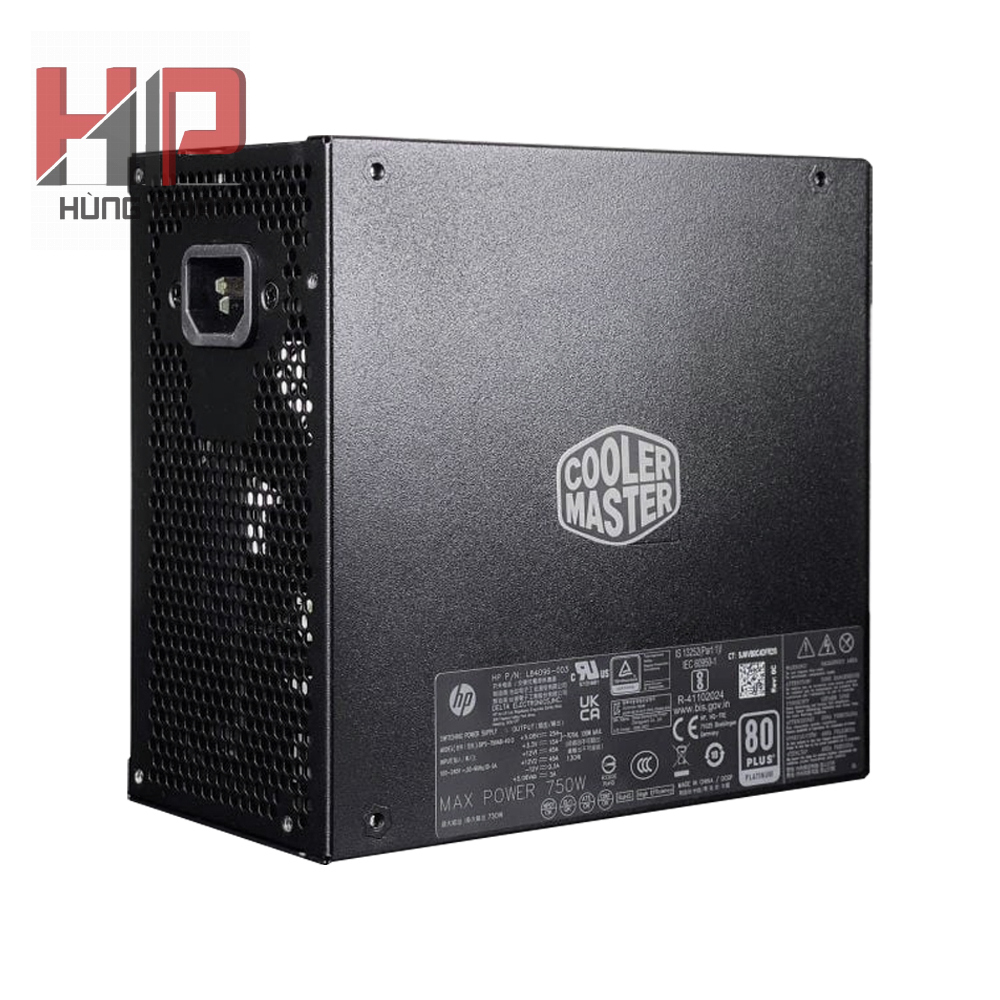

Nhìn nhãn dán thì chúng ta có thể thấy sơ bộ thông tin về sản phẩm như sau:

• INPUT: 100-240V ~50/60Hz,10-5A
• MAXIMUM OUTPUT POWER AT 100-240V: 750W
• +5.08V — 25A 130W MAX
• +3.3V — 15A   130W MAX
• +12.V1 — 45A
• +12V2 — 45A
• -12V — 0.3A
• +5.08Vsb — 3A
• Size：5.8 x 3.3 x 6.0

Hãy chú ý đến cái dòng 12V1, 12V2 vì nếu đúng ghi trên nhãn thì đây là bộ nguồn Multi Rail, tuy nhiên rất nhiều bộ nguồn trên thế giới mặc dù khi nhãn là Multi Rail nhưng thực tế là Single Rail. Lý do cho điều này là ở một số thị trường yêu cầu tiêu chuẩn an toàn cao nên các bộ nguồn phải là Multi Rail mới được phép “mở cửa”. Một số hãng đã bày ra cái trò này nhằm qua mặt các quy định “bới lông” mà không “tìm vết”. Do đó, khi cầm sản phẩm này trên tay mình cũng nghi ngờ thực tế bộ nguồn này sẽ là Single Rail. Còn có thật hay không thì mổ ra xem hay kiểm nghiệm thực tế mới biết được?

Các PSU hiện đại với hiệu suất cao (Gold, Platinum, Titanium) ngoài việc được thiết kế theo platform mới còn sử dụng các linh kiện có trị số cao và chất lượng. Điều này mang lại không gian trong PSU thoáng đãng hơn, đồng thời cũng nhẹ đi nhiều khi các heatsink nhôm tản nhiệt được sử dụng với mật độ ít hơn do nhiệt năng sinh ra giảm đáng kể. COOLER MASTER (HP OMEN) DPS-750AB-40D cũng không ngoại lệ, thiết kế bên trong đơn giản và thông minh nên trông tổng thể toàn bộ bo mạch sạch sẽ, gọn gàng đem tới hiệu năng vượt trội.

COOLER MASTER (HP OMEN) DPS-750AB-40D  áp dụng A.PFC + điều khiển cộng hưởng H-Bridge & LLC + chỉnh lưu đồng bộ + DC-DC converters được dùng cho các bộ nguồn 80 Plus Gold trở lên. Tuy nhiên, quạt của sản phẩm hơi khiêm tốn khi chỉ là loại Sleeve Bearing thông thường, không có chế độ điều khiển làm mát Hybrid của quạt. Thành phần hạn chế tia lửa điện trên chấu cắm, như trên hình minh họa, các bạn sẽ thấy được các tụ Y nằm ở trên chấu cắm, tụ Y và tụ X nằm ở cạnh các cuộn cảm. Mạch lọc nhiễu EMI và MOV tất nhiên vẫn được trang bị ở sản phẩm.

Chất lượng lọc điện áp DC cho phần đầu vào công suất PFC của bộ nguồn được đảm bảo bằng hai tụ lọc chính Rubycon của Nhật Bản với điện dung 450V, 560uF,  Rated 105 ° C, tuổi thọ 2000h. Rubycon hiện tại là thương hiệu tụ nằm trong Tier 1, các tụ điện được sản xuất bởi thương hiệu này thường được sử dụng trong PSU cao cấp. Việc trang bi tu điện có mức điện dung như trên nhằm đảm bảo cho mức Hold Up Time nằm trong tiêu chuẩn ATX từ Intel.

Khu vực nắn dòng đầu ra 12V sử dụng 4 con N-channel MOSFET Nexperia PSMN1R1-40BS (40V, 120A, TjMax 175 độ C) tức là vượt rất xa công suất danh định 750W ghi trên nhãn. Tầng PWM / LLC được điều khiển bởi Infineon ICE2HS01G. Tạo ra nguồn DC cấp cho phần công suất PWM thông qua một diode cầu chỉnh lưu được đính lên phiến tản nhiệt nhằm giải nhiệt hiệu quả nhất, đáng tiếc là diode cầu chỉnh lưu bị che mất và không có sẵn máy khò trong tay nên mình không thể biết nó là loại gì, nhưng theo kinh nghiệm thì hầu hết các bộ nguồn 750W Gold và Platinum thường hay sử dụng GBU1506 (600V, 15A) do đó khả năng bộ nguồn này cũng sẽ sử dụng loại diode như vậy.

Mạch DC to DC được thiết kế trên một module riêng, sau các diode nắn điện +12VDC. Module có tính nặng hạ điện áp từ +12VDC xuống hai mức điện áp thấp hơn là +3.3V và 5V, đồng thời đóng vai trò ổn áp cho các đường điện này. Các PSU mới hiện tại thường được trang bị mạch DC to DC này. Tuy nhiên nó bị che mất nên không nhìn thấy loại gì, nhưng nhìn chung theo kinh nghiệm của mình thì cũng sẽ rất chất lượng do cách bố trí khá tuyệt. Ngoài ra, đây là một PSU Single Rail chứ không phải là Multi Rail như nhãn dán đã ghi bên ngoài.

Kiểm nghiệm hiệu năng

Để kiểm hiệu hiệu năng thực tế của bộ nguồn, mình sử dụng cấu hình như bên dưới.

• Vi xử lý Intel Core i7 13700K @253W
• Bo mạch chủ ASRock Z790 Steel Legend
• Bộ nhớ Kingston Fury Beast EXPO 6000MHz
• VGA Inno3D RTX 3080Ti X3 OC
• Tản nhiệt ID Cooling Zoom Flow XT 360
• Window 10 Pro 21H1 cùng một số phần mềm như CPU-Z, Furmark, Prime95
• Nhiệt độ phòng ~29 độ, hệ thống được đặt bên ngoài

Tất nhiên để kiểm nghiệm hiệu năng của một PSU một cách chính xác, cần tới một hệ thống tải giả cao cấp và đắt tiền lẫn các kĩ sư giàu kinh nghiệm. Ở Việt Nam, hiện có F14Testlab là nơi hội tụ đầy đủ các yếu tố để đánh giá một PSU tốt nhất và chuyên nghiệp nhất. Trong khuôn khổ bài viết này, mình chỉ có thể đánh giá sản phẩm thông qua việc test fulload một hệ thống ăn điện, và đo đường 12V thông qua công cụ đo điện DMM nhằm đưa ra cái nhìn ban đầu và trực quan.

Kết quả khi ở chế độ Idle, voltage 12V báo 12,11V và Kill A Watt dao động ~ 70W tới 160W tùy tải vào thời điểm.

Tiến hành cho chạy Furmark ở chế độ Full HD/MSAA 8X và Prime95 để vắt kiệt hệ thống trong vòng 1 tiếng. Kill A Watt lúc này báo ~ 705 W điện AC và Voltage lúc này chỉ 12,07V, một con số cực kì an toàn và tỉ lệ dao động của đường 12V khi Idle và Fulload là chỉ 0,2%.

Tiến hành đo nhiệt độ của bộ nguồn khi hoạt động tải nặng bằng công cụ FLIR One Pro, kết quả khu vực nóng nhất ~ 48 độ.

Kết luận

COOLER MASTER (HP OMEN) DPS-750AB-40D mặc dù là một bộ nguồn OEM với tính thẩm mỹ không cao, nhưng nó có chất lượng tốt, phù hợp với bất kì hệ thống PC trung và cao cấp nào trên thị trường. Khi hoạt động, PSU chịu tải nặng liên tục trong nhiều giờ mà vẫn ổn định và nhiệt lượng tỏa ra khá thấp, mặc dù vậy quạt hơi có chút ồn. Với mức giá bán lẻ ~ 1,8 triệu, bảo hành 3 năm và được đơn vị phân phối bán ra tặng kèm dây nối dài VGA và dây chia 2 CPU (4+ 4) pin x 2 đầu. Do đó, sản phẩm này thích hợp cho các tín đồ công nghệ muốn sử dụng một PSU có chất lượng cao, nhưng chi phí bỏ ra thấp.

Ưu điểm:

• Chất lượng xây dựng tốt
• Hiệu quả hoạt động tốt
• Giá cả cạnh tranh
